# Simulación de inundación pluvial
#### Procedimiento para simular inundaciones provocadas por la lluvia
Esta sección describe el proceso para llevar a cabo una simulación de inundación pluvial, causada por eventos de lluvia intensa y de corta duración. Estos eventos generan problemas críticos en la gestión de la escorrentía superficial, dando lugar a inundaciones especialmente severas en zonas urbanas bajas, como pasos subterráneos.
## PRECIPITACIÓN - SIMULACIÓN DE INUNDACIÓN PLUVIAL
El asistente proporciona un procedimiento guiado en el que el usuario define los siguientes datos de entrada
Nombre de la simulación
El usuario puede modificar el nombre asignado automáticamente a la simulación. Se recomienda usar caracteres y números estándar sin espacios ni símbolos.

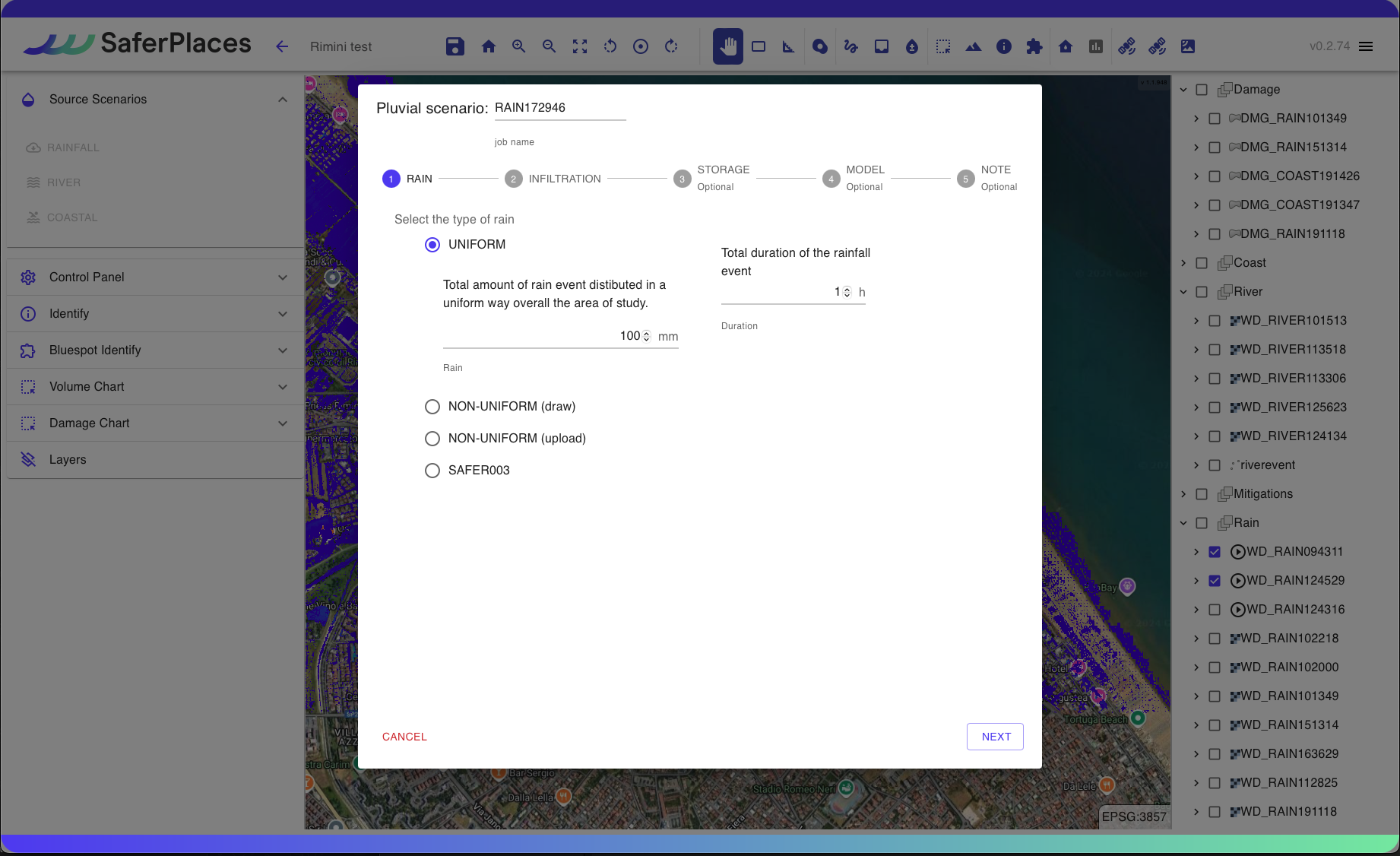

Definición y caracterización del evento de lluvia - "escenario pluvial" (1-RAIN)
El primer paso, 1-RAIN, consiste en definir y caracterizar el evento de lluvia simulado en términos de intensidad y duración.
El usuario puede definir la intensidad de la lluvia en mm de tres maneras diferentes:
1. **Uniforme en toda el área del dominio activado**: Intensidad constante (mm) en toda el área.
2. **Localizada en un subárea con intensidad no uniforme (dibujo)**: Intensidad variable asociada a un polígono dibujado por el usuario mediante la herramienta “*Lluvia*” disponible en la
3. **No uniforme (carga)**: Intensidad variable mediante la carga de un archivo ráster en formato GeoTIFF, por ejemplo, a partir de un producto RADAR METEO o de un MODELO DE PRONÓSTICO DEL TIEMPO.
4. **Generado a partir de un producto satelital**: Intensidad (mm)
El usuario puede definir la duración del evento de lluvia en horas (h) a través del cuadro "Duración total del evento de lluvia".

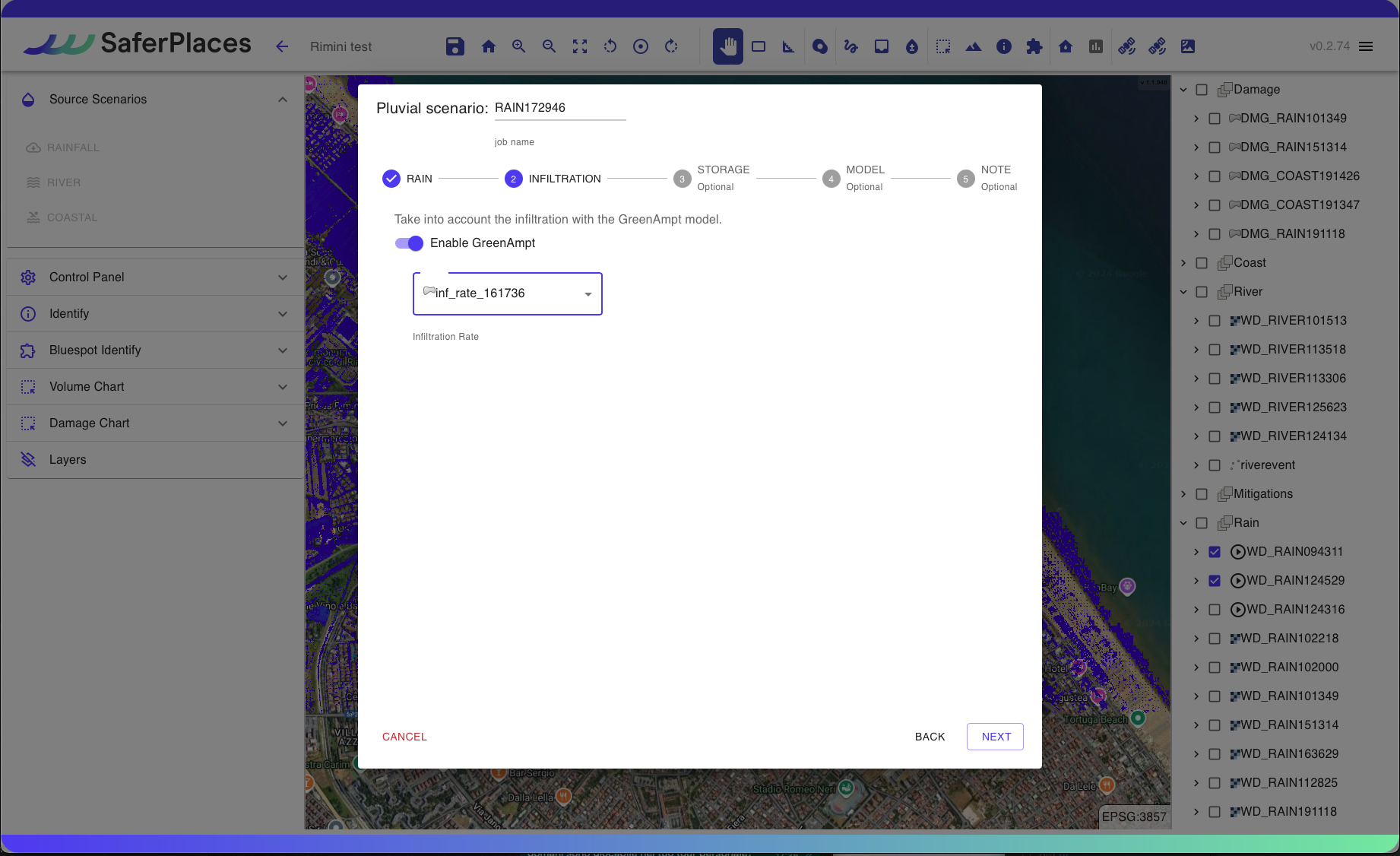

Modelo de infiltración del suelo (2-INFILTRATION)
Los usuarios pueden activar el módulo de infiltración del terreno al realizar la simulación.
El módulo de infiltración se basa en el modelo Green-Ampt y utiliza datos de entrada de las capas definidas en la [PASO 3 Tasa de infiltración - Raster GeoTiff](/manual_es/gemelo-digital-y-activacion-de-nuevo-proyecto/creacion-del-gemelo-digital-y-activacion-del-servicio-en-el-area-de-interes/paso-3-tasa-de-infiltracion-raster-geotiff.md) e [PASO 4 Litología - Raster GeoTiff](/manual_es/gemelo-digital-y-activacion-de-nuevo-proyecto/creacion-del-gemelo-digital-y-activacion-del-servicio-en-el-area-de-interes/paso-4-litologia-raster-geotiff.md)

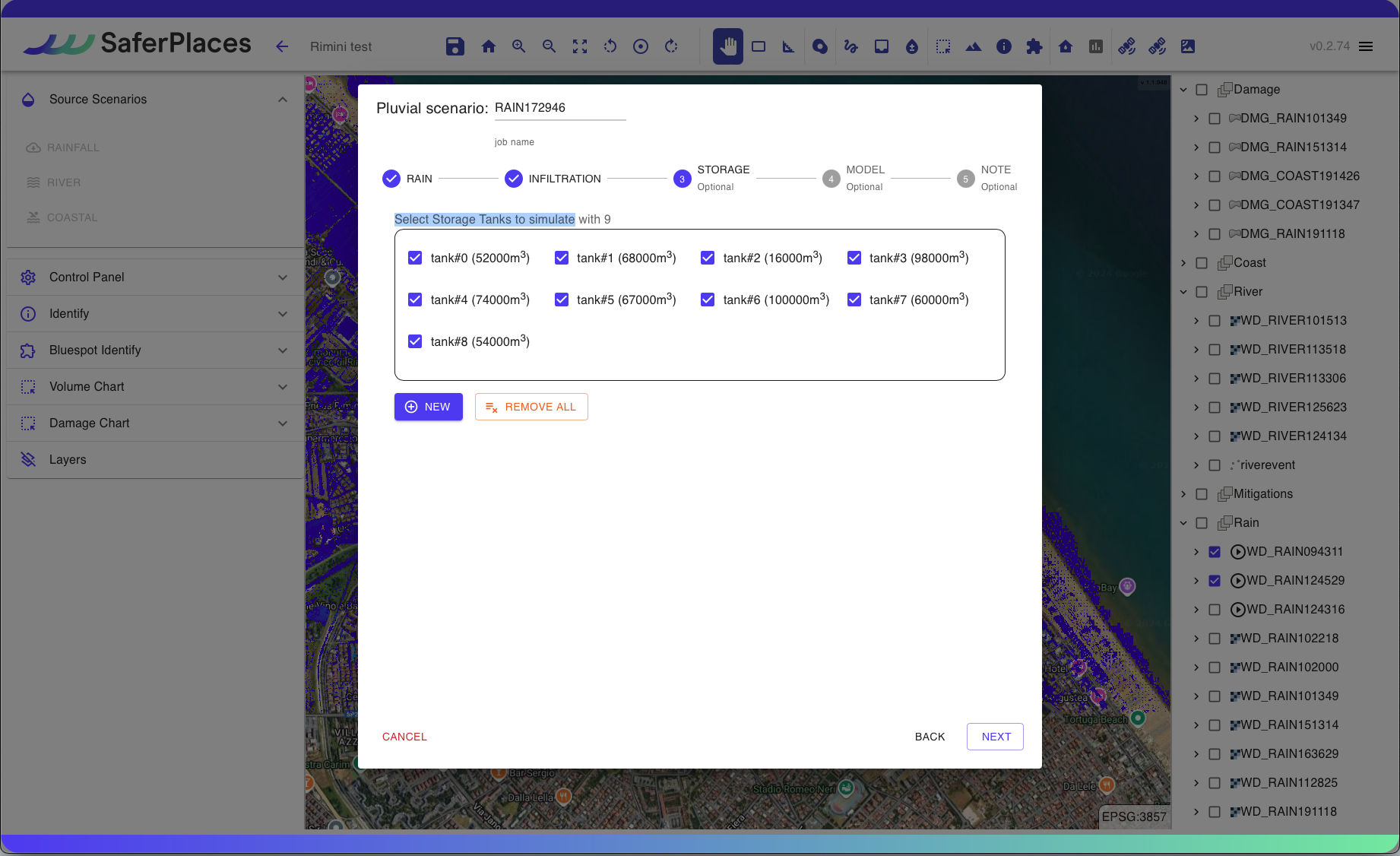

Tanques de almacenamiento (3-STORAGE)
En la plataforma SaferPlaces, como medida de mitigación del riesgo, se pueden añadir tanques de almacenamiento dentro del dominio de cálculo. Estos tanques ayudan a reducir el volumen de agua que inunda un área o subcuenca específica durante las simulaciones.
Los tanques de almacenamiento se pueden colocar como elementos puntuales mediante la herramienta "*Dibujar tanque de almacenamiento*" disponible tanto en el asistente como en el panel.
Para generar un tanque de almacenamiento, haga clic en "NUEVO". Esto permite posicionar los tanques y asignar a cada uno una capacidad volumétrica en m³.
En la sección "Seleccionar tanques de almacenamiento para simular", los usuarios pueden seleccionar o eliminar los tanques de almacenamiento existentes. Al hacer clic en "ELIMINAR TODO", se anulará la selección de todos los tanques seleccionados.

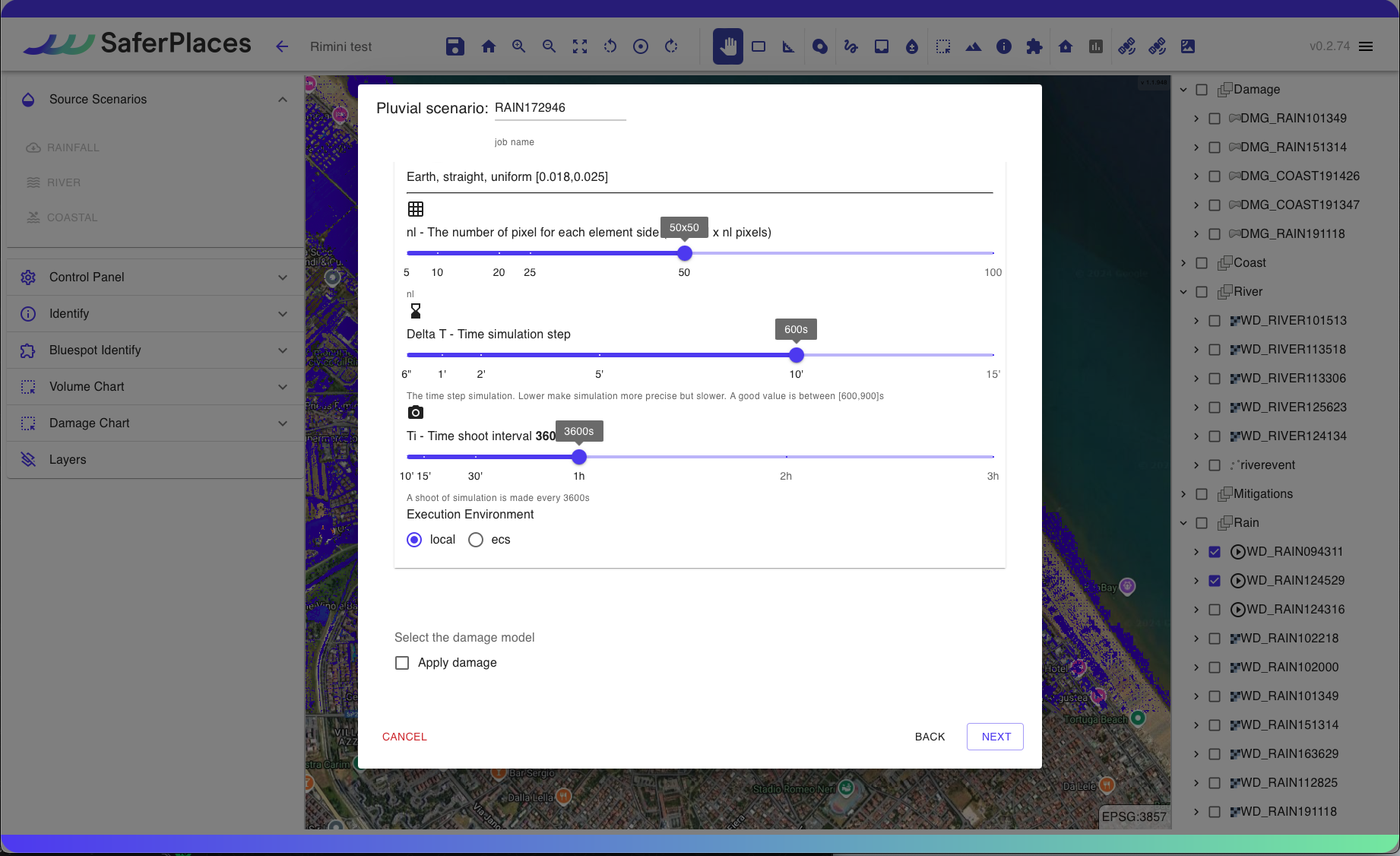

Modelo de cálculo (4-MODEL)
En esta sección del asistente, el usuario puede:
1. Seleccionar el modelo de inundación (peligro)
2. Activar el cálculo del daño económico
Los modelos de inundación pluvial disponibles son:
[Safer\_RAIN](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/safer_rain.md) - Modelo de llenado y desbordamiento basado en ráster
[UNTRIM](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/untrim.md) - Modelo de llenado y desbordamiento basado en ráster
La opción predeterminada es siempre el modelo [Safer\_RAIN](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/safer_rain.md)
Si se selecciona el modelo [UNTRIM](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/untrim.md) se deben definir los siguientes parámetros de "Configuración" haciendo clic en la tarea dedicada:
* Control deslizante - Duración de la simulación en horas (h) - Tmax - Tiempo máximo de simulación
* Control deslizante - Coeficiente de rugosidad de Manning - Coeficiente de Manning
* Control deslizante - Célula de cálculo por número de píxeles - nl - Número de píxeles de cada lado del elemento
* Control deslizante - Tiempo de integración numérica (min) - Delta T - Paso de tiempo de la simulación
* Control deslizante - Frecuencia de impresión de salida (min) - Ti - Intervalo de salida temporal
Para activar el modelo de cálculo del daño económico, marque la casilla "Aplicar daño".
Definición de los parámetros del modelo de cálculo
**Modelo SaferPlaces:** Para el modelo de cálculo SaferPlaces, no se necesitan parámetros adicionales.
**Modelo UNTRIM:** Si se elige el modelo hidrodinámico UNTRIM, es esencial especificar varios parámetros de simulación mediante controles deslizantes:
* **Duración de la simulación (horas):** Seleccione una duración igual o mayor que el evento de lluvia; por ejemplo, si la lluvia dura 2 horas, la simulación debe durar al menos 2 horas.
* **Coeficiente de Manning (adimensional):** Coeficiente de fricción uniforme asumido en el dominio de cálculo. Valor recomendado: 0,2.
* **nl (m):** Tamaño de celda definido por el número de píxeles en metros. Por ejemplo, seleccionar 50 con una resolución LiDAR de 2 m da como resultado una celda de 100 m. Para resoluciones LiDAR de 1-2 m, se recomiendan valores entre 20 y 50. El tamaño de la celda afecta al número total de celdas, lo que a su vez repercute en el tiempo de cálculo. Se aconseja mantener las celdas por debajo de 20.000 para lograr tiempos de cálculo manejables (3 minutos por cada hora de simulación).
* **Delta T - Paso de integración numérica (seg):** Se recomienda un paso de integración de 6 segundos.
* **Ti - Intervalo temporal para las salidas (min):** Defina el intervalo para la generación de salidas.
Activación del cálculo del daño económico - DAMAGE
En la sección "Modelo" del asistente, puede activar el cálculo del daño económico para cada edificio introducido.\
\
El cálculo del daño económico se realiza inicialmente con los siguientes supuestos:
1. Todos los edificios se consideran residenciales, utilizando una curva de vulnerabilidad residencial.
2. Valor del edificio fijado en 1000 euros/m².

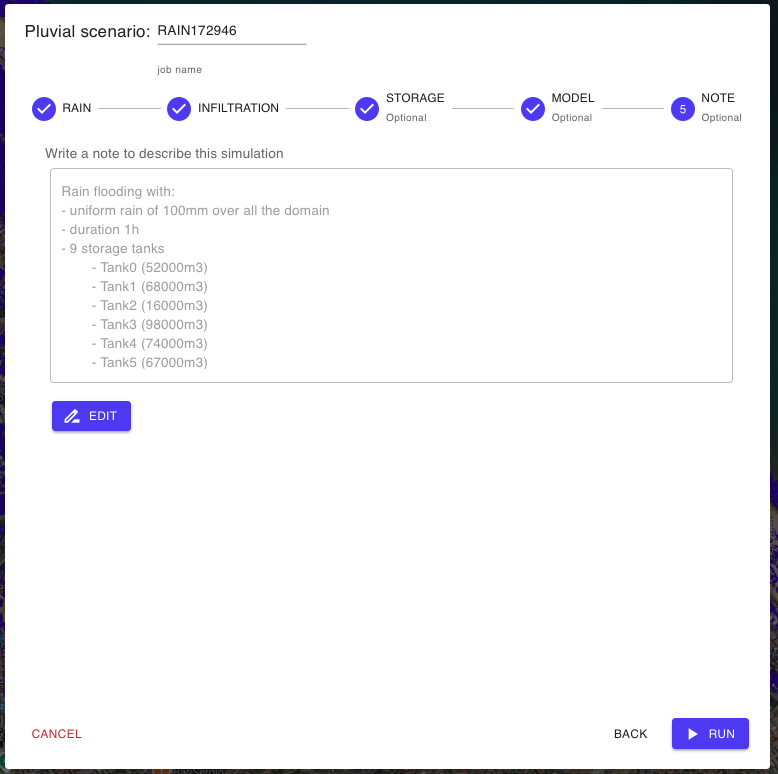

Inserción de metadatos y descripción de la simulación generada (5- NOTE)
Al hacer clic en el botón EDITAR, el usuario puede activar un cuadro de texto donde puede introducir metadatos y detalles descriptivos de la simulación que acaba de crear.
EJECUTAR SIMULACIÓN
Al hacer clic en el botón EJECUTAR, el usuario activa la ejecución de la simulación creada.\
Después del lanzamiento, el Panel de Control mostrará la ejecución del proceso con el progreso.
## Ejemplo de una simulación de lluvia uniforme usando el modelo SaferPlaces
{% embed url="" %}
## Ejemplo de una simulación de lluvia con lluvia no uniforme usando el modelo SaferPlaces
{% embed url="" %}
## Ejemplo de una simulación de lluvia con un tanque de almacenamiento
{% embed url="" %}
## Ejemplo de una simulación de lluvia usando el modificador de infiltración
{% embed url="" %}
