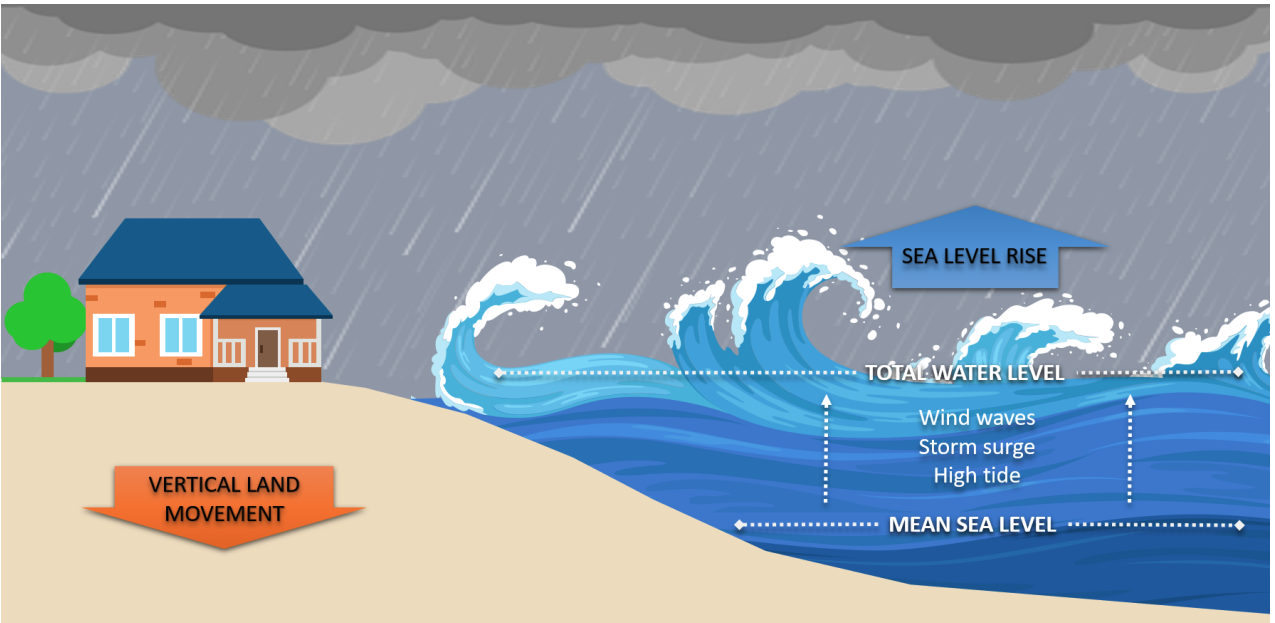

> For the complete documentation index, see [llms.txt](https://manual.saferplaces.co/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://manual.saferplaces.co/manual_es/inundacion-y-danos-simulacion/escenarios-de-origen/simulacion-de-inundacion-costera.md). # Simulación de inundación costera En la sección "Escenario costero", los usuarios pueden crear y definir un escenario de inundación costera basado en un nivel extremo del mar específico, medido en metros, combinando los siguientes factores: * Nivel de marea * Marea de tormenta * "Run Up de las olas"
## COASTAL: Simulación de inundación costera El asistente se divide en los siguientes pasos:
Nombre de la simulación El usuario puede modificar el nombre de la simulación editando libremente el nombre que se asigna automáticamente. Se recomienda utilizar un nombre compuesto por caracteres estándar y números, sin usar espacios y/o símbolos.

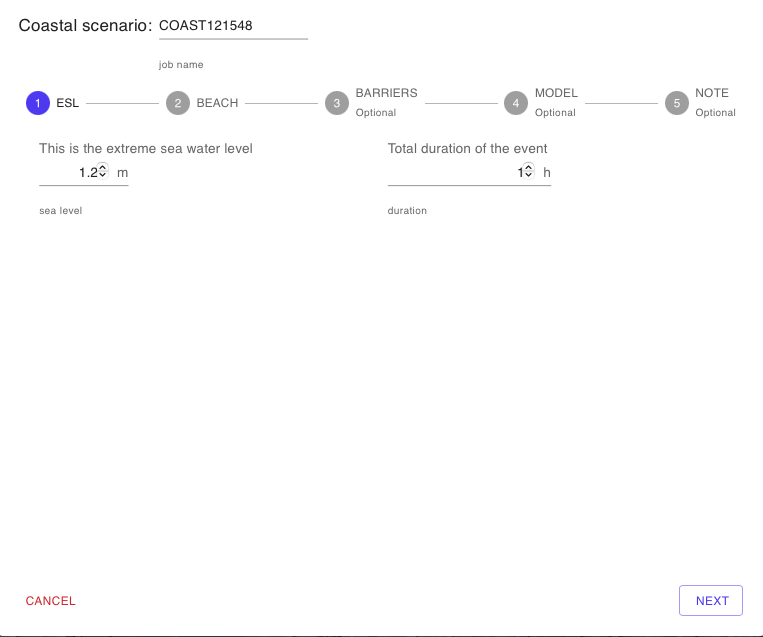

Nivel extremo del mar (1-ESL) El primer paso consiste en la definición del nivel del mar, es decir, Extreme Sea Level (ESL), en metros; se trata de una cota definida respecto al nivel medio del mar.\ Además de la cota, si se desea proceder con una simulación de modelización hidrodinámica, también es necesario definir la duración temporal en horas del nivel ESL que se pretende simular.

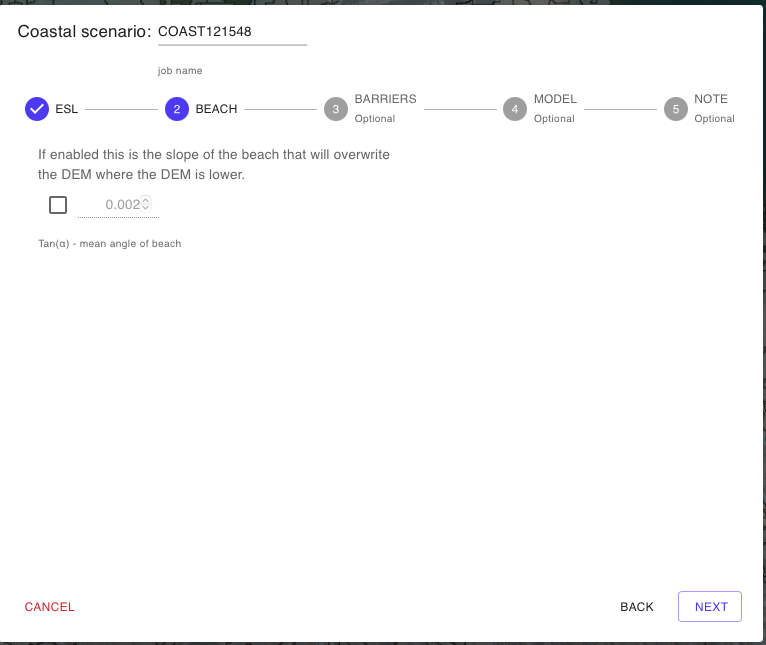

Pendiente de la playa (2-BEACH) En este segundo paso, el usuario define la pendiente de la playa expresada como la tangente del ángulo (alfa) en grados. Esta opción permite atenuar el avance del nivel del mar a propagar, suponiendo generar un DTM virtual igual al máximo entre el valor real del DTM y el valor de un plano inclinado con pendiente alfa a partir de la línea de costa. (ref.)

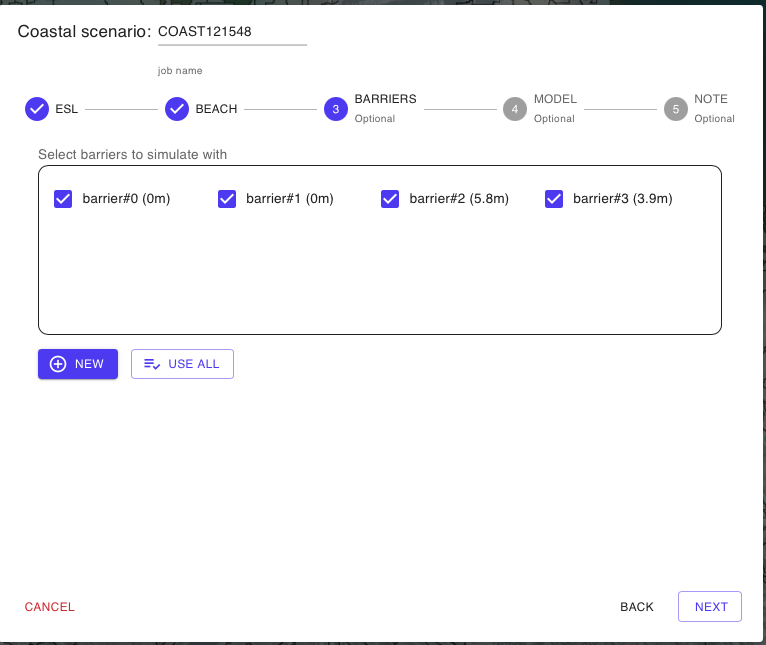

Barreras físicas (3-BARRIERS) En este paso, el usuario puede insertar una o más barreras físicas en el mapa del dominio de cálculo para contener escenarios de inundación costera. Para activar la herramienta de modificación de barreras físicas, haga clic en el botón "NEW". Se iniciará la herramienta "*Draw Barrier*", la misma presente en la [Barra superior](/manual_es/saferplaces-interfaz-web/barra-superior.md). Una vez activada, el usuario puede agregar una nueva barrera haciendo clic con el botón derecho y seleccionando "NEW" en el menú desplegable.

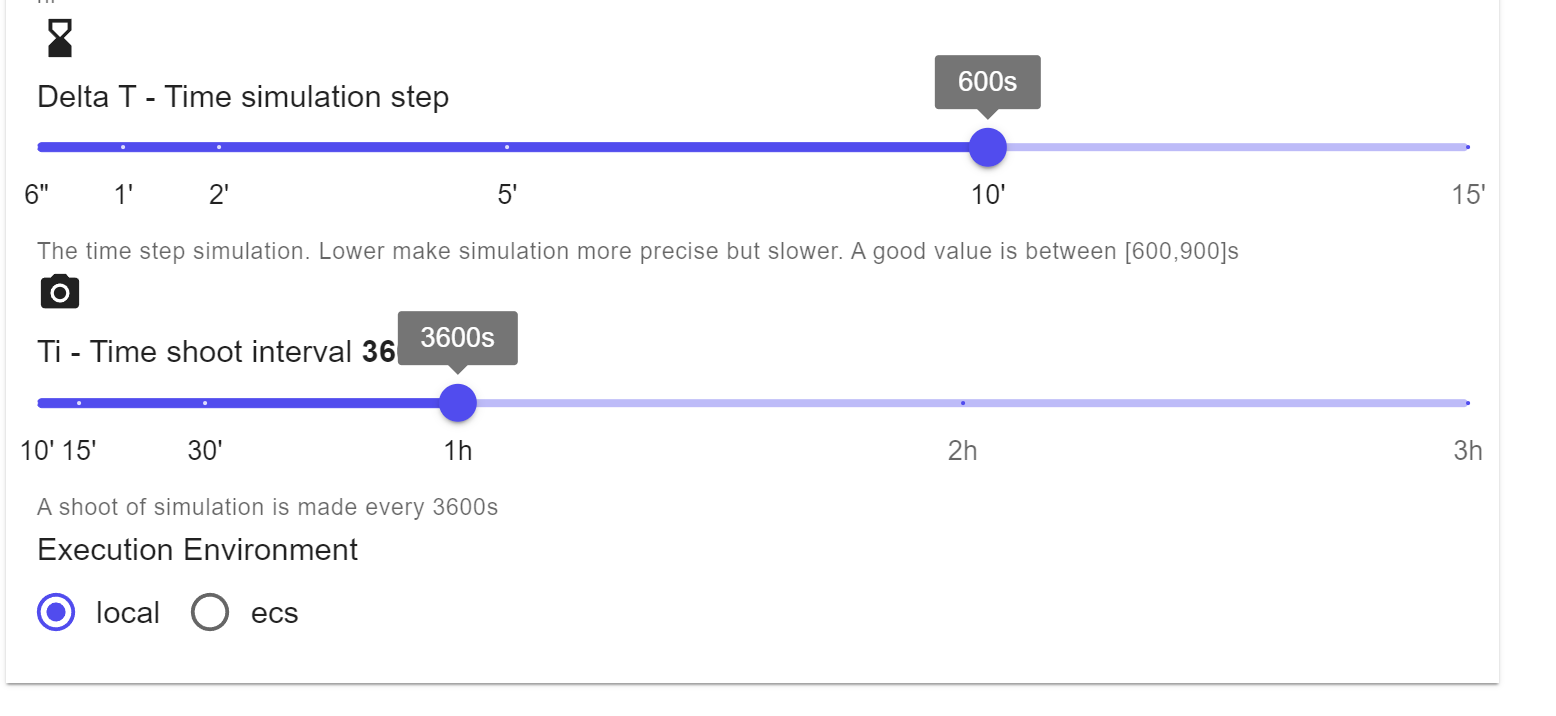

Modelo de cálculo (4-MODEL) En esta sección del asistente, el usuario tiene la posibilidad de 1. Seleccionar el modelo de inundación (Hazard) 2. Activar el cálculo del daño económico (Damage) Los modelos de inundación costera disponibles son: * [Safer\_COAST](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/safer_coast.md) - Modelo bath-tube basado en raster * [UNTRIM](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/untrim.md) - Modelo hidrodinámico 2D La opción predeterminada es siempre el modelo [Safer\_COAST](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/safer_coast.md) En caso de seleccionar el modelo [UNTRIM](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/untrim.md) es necesario definir los siguientes parámetros "Settings" haciendo clic en la tarea dedicada. * Deslizador - Duración de la simulación en horas (h) - Tmax - Tiempo máximo de simulación * Deslizador - Coeficiente de rugosidad de Manning - Coeficiente de Manning * Deslizador - Celda de cálculo en número de píxeles - nl - El número de píxeles por cada lado del elemento * Deslizador - Tiempo de integración numérica (min) - Delta T - Paso temporal de la simulación * Deslizador - Frecuencia de impresión de salida (min) - Ti - Intervalo de disparo temporal La activación del modelo de cálculo del daño económico se realiza marcando la casilla "Apply Damage"

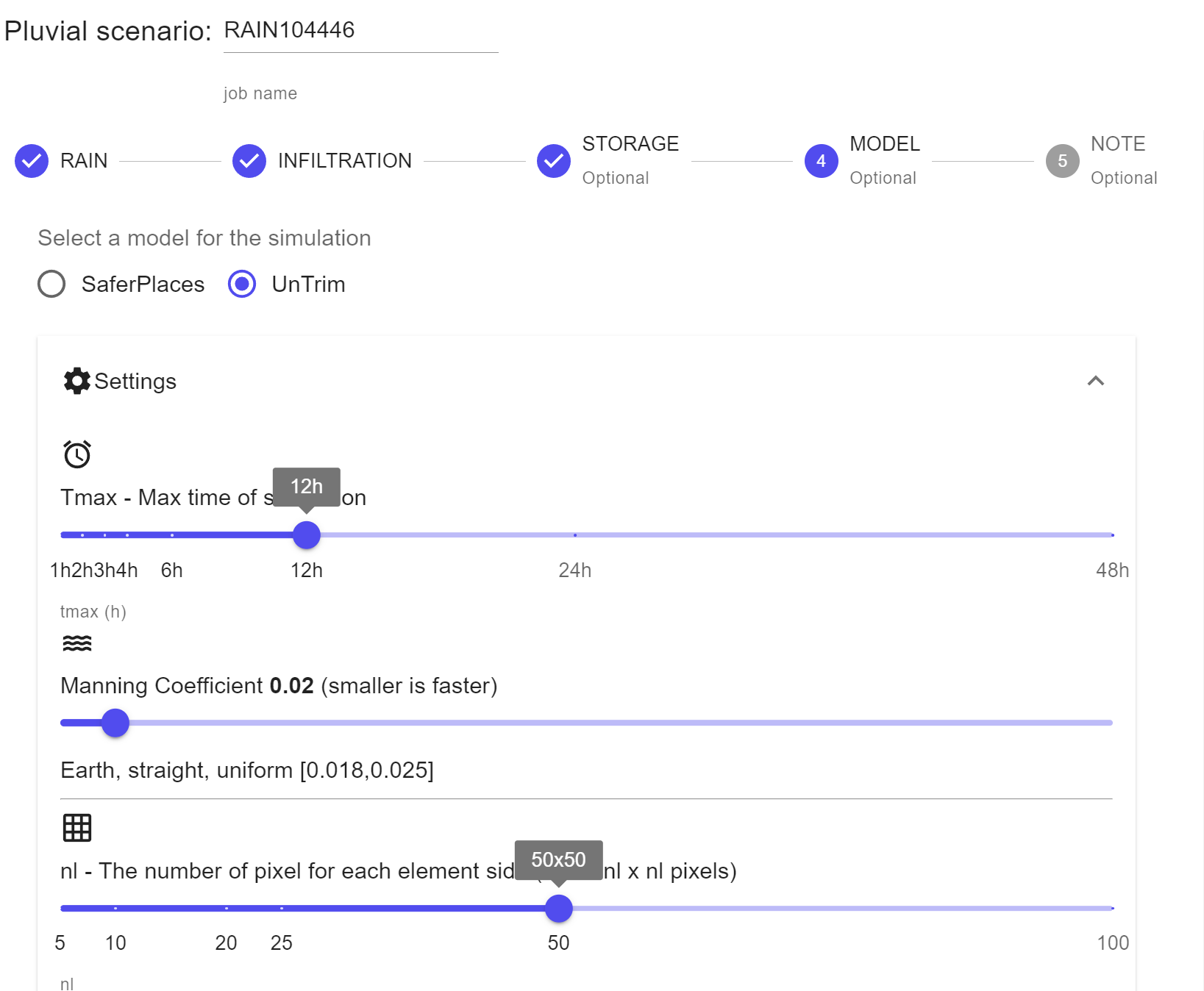

Definición de los parámetros del modelo de cálculo Modelo UNTRIM - En caso de haber seleccionado el modelo hidrodinámico [UNTRIM](/manual_es/inundacion-y-danos-simulacion/modelos-de-peligro-de-inundacion-saferplaces/untrim.md) es necesario especificar algunos parámetros de simulación muy importantes seleccionando los valores con los deslizadores. * Duración de la simulación en horas (h) - el valor a seleccionar corresponde a la duración del evento que se desea simular; por ejemplo, si el evento de descarga fluvial dura 2 h, la duración de la simulación debe ser mayor o igual a la duración del evento * Coeficiente de Manning (adim) - coeficiente de fricción de Manning que se supone uniforme en el dominio de cálculo. Valor recomendado 0.2 * nl (m) - Dimensión de la celda de cálculo cuadrada definida como número de píxeles en metros. Por ejemplo, si se selecciona 50 y el lidar del dominio tiene una resolución de 2 m, entonces la dimensión de la celda es de 100 m. En este caso, para lidar con resolución 1/2 se recomienda un valor entre 20 y 50. La dimensión de la celda de cálculo influye en el número total de celdas de cálculo en función también de la extensión del dominio. El número total influye a su vez en el tiempo de cálculo. Se recomienda permanecer por debajo de las 20000 celdas en todo el dominio para tener tiempos de cálculo contenidos (3 minutos por cada hora de simulación) * Delta T - Paso de integración numérica (seg) - Se recomienda seleccionar un paso de integración de 6 segundos. * Ti - Intervalo de captura temporal (min) - Aquí se define el intervalo temporal de producción de las salidas

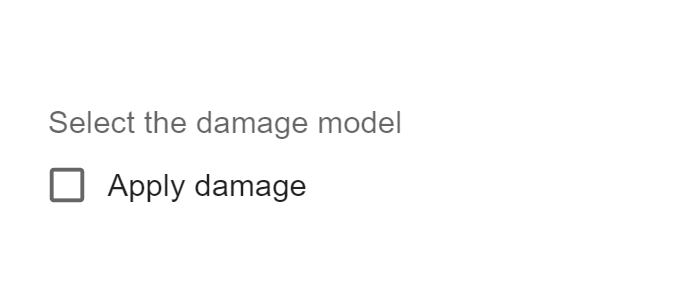

Activación del cálculo del daño económico - DAMAGE En el asistente, en la página "Model", es posible activar el cálculo del daño económico para cada edificio ingresado. El cálculo del daño económico se realiza en primera instancia aplicando las siguientes hipótesis: 1. Todos los edificios se consideran residenciales con una curva de vulnerabilidad residencial 2. Valor del edificio de 1000 euros/m²
Inserción de metadatos y descripción de la simulación generada (5-NOTE) Al hacer clic en el botón EDIT, el usuario puede activar un cuadro de texto donde introducir metadatos y detalles descriptivos de la simulación que acaba de crear. Al hacer clic en el botón

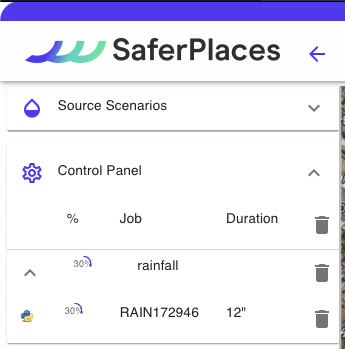

EJECUTAR SIMULACIÓN Al hacer clic en el botón RUN, el usuario activa la ejecución de la simulación creada.\ Después del inicio, en el panel Control Panel se añadirá la ejecución del proceso activado con indicación del estado de avance.
## Video: Añadir y editar barreras físicas {% embed url="" %} ## Ejemplo de una simulación costera usando el modelo SaferCOAST {% embed url="" %} ## Ejemplo de una simulación costera incluyendo barreras {% embed url="" %}
